三支点平衡重式电动叉车

您的当前位置：首页 >> 产品中心 >> 三支点平衡重式电动叉车

BT07710

BT07711

分享到：

产品描述

细节设计

视频展示

项目案例

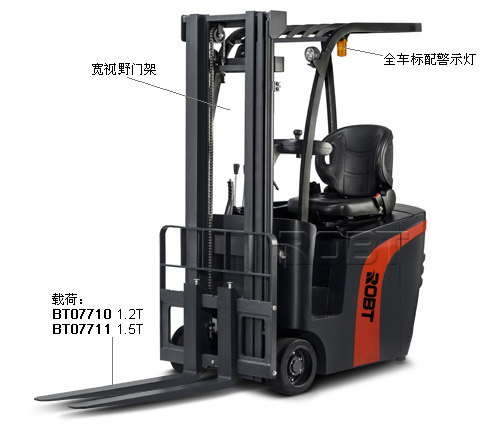

·特别适合于轻工，电子，纺织等行业，应用于楼层之间/电梯上下搬运工作。自重轻，可连同货物进入普通货梯，转弯半径1.2米左右，可在狭小的空间内搬运、堆垛、转弯，是国内最小的电动平衡式叉车。
·外形：采用直线条与流线型曲面结合造型，外形美观，流线型强；
·稳定性：采用后轮电机驱动，蓄电池布置于车架底部，稳定性极好。可选配辅助角度传感器，转弯时可以降速，保证稳定性；
·机动性：驱动电机辅助油泵马达-齿圈转向，可正反转90度，机动性高，在狭小空间内亦可舒适自如地转向；

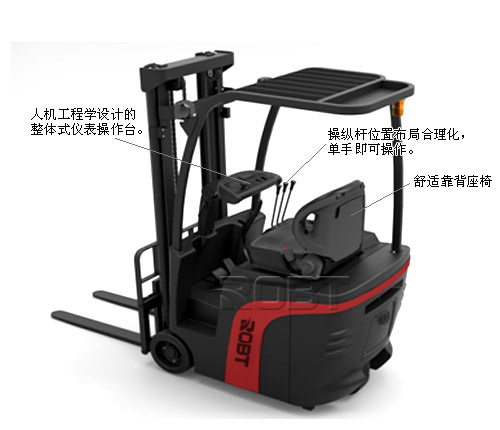

·舒适性：根据人机工程学设计的整体式仪表操作台，操作更舒适，新式组合集成式仪表功能齐全，阅读直观；采用优化设计的宽视野门架，不易挡住操作者的视线，货叉开挡尺寸加大，使得视野更开阔，无冲击起升系统能实现货物宁静、无冲击的下降；静音、无污染、节能等优点符合环保要求；
·可靠性、安全性：电机控制器、接触器、电源插头、紧急断电开关等主要电器元件均采用国外名牌产品；电子和液压过载保护装置。

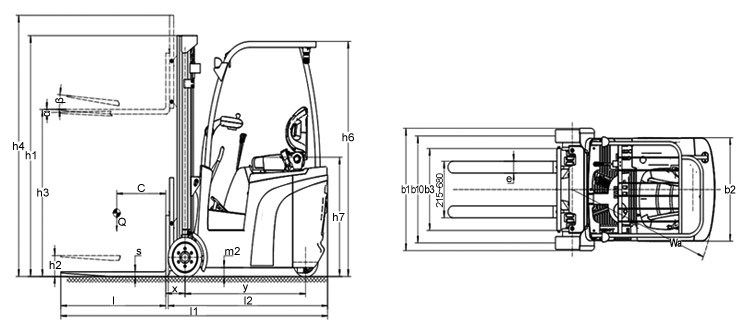

货号				BT07710	BT07711
规格	额定载荷 (Q)		kg	1200	1500
	荷载中心距(C)		mm	500	500
	电机类型	直流/交流，开放/封闭		交流/封闭	交流/封闭
基本尺寸	标准起升高度(h3)		mm	3000	3000
	自由起升高度(h2)		mm	0	0
	门架倾斜角度	前/后(α/β)	deg	1°/5°	1°/5°
	货叉架标准			ISO2328	ISO2328
	标准货叉尺寸	长/宽/厚(s/e/l)	mm	35/100/950	40/100/1070
	货叉调整间距	最大/最小(B3/B4)	mm	840/215	680/215
	总长度	车尾至货叉尖(L1)		2372	2719
	车体长度	车尾至竖直货叉前端面(L2)		1452	1625
	总宽度(B)		mm	880	1020
	门架缩回高度(h1)		mm	2035	2050
	门架展开高度(h4)		mm	3811	3800
	护顶架高度(h5)		mm	1983	1999
	前悬距(x)		mm	251	196
	最小转弯半径(R)		mm	1184	1453
	最小直角通道宽度		mm	1600	1800
	直角堆垛通道宽度	1000×1000托盘(Ast)	mm	2670	2991
性能	行驶速度	前进（满载/空载）	km/h	7/8	7/9
	行驶速度	后退（满载/空载）	km/h	6	6
	起升速度	满载/空载	mm/s	150/170	120/150
	下降速度	满载/空载	mm/s	200/160	180/150
	最大牵引力	满载/空载 S2 5 分钟	N	2800/2700	2800/2700
	最大爬坡度	满载/空载 S2 5 分钟	%	6/10	6/10
质量	整车质量	含蓄电池	kg	2253	2450
	桥荷	满载（前桥/后桥）	kg	2899/554	3221/656
	桥荷	空载（前桥/后桥）	kg	1006/1247	947/1503
行走装置	车轮数量	前轮/后轮(×=驱动轮)		2/1×	2/1×
	车轮类型	前轮		实心橡胶	聚氨酯
	车轮类型	后轮		实心橡胶	聚氨酯
	轴距(y)		mm	972-1035	1218-1285
	轮距	前轮	mm	736	910
	轮距	后轮	mm	0	0
	离地间隙	最低(m1)	mm	25	30
	离地间隙	轴距中心(m2)	mm	65	75
	行车制动方式	机械/液压/电气/空气		液压+电磁	液压+电磁
驱动装置	蓄电池	形式		焊接式	焊接式
		电压/容量	V/Ah	24/480	24/480
		质量	kg	494	494
	行走电机	功率	kW	2.5	2.5
	行走电机	控制方式		AC	AC
	起升电机	功率	kW	3	3.3
	起升电机	控制方式		DC	AC
	充电机	形式（搭载/外置）		外置	外置
		充电方式		智能充电	智能充电
		相数/电压	/V	单相/220	单相/220
		充电功率	Kva	1.8	1.8
其他	属具工作压力		Mpa	16	16
其他	驾驶员耳边噪音	根据 EN 12053	dB(A)	≤70	≤70

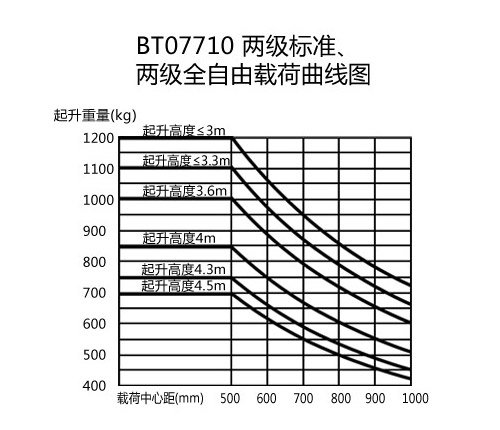

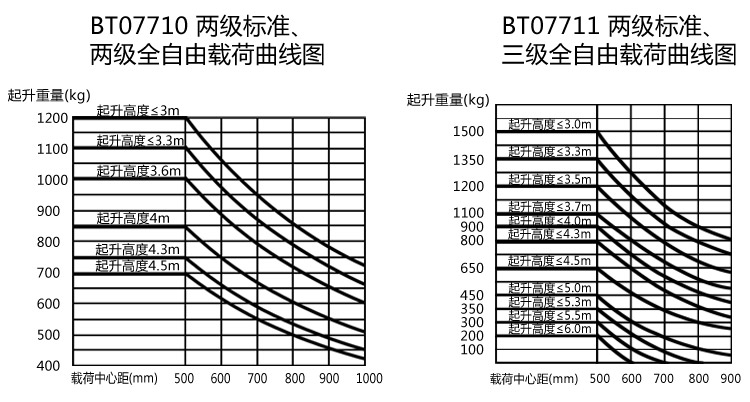

BT07710（载荷1.2T）两级标准式提升门架参数
货号	提升高度h3（mm）	缩回时门架高度h1（mm）	最大自由提升高度h2(mm)	展开时门架高度h4(mm)	倾仰角度α/β（°）
BT07765	2500	1785	0	3315	1/5
BT07766	2700	1885	0	3515	1/5
BT07767	3000	2035	0	3815	1/5
BT07768	3300	2185	0	4115	1/5
BT07769	3600	2335	0	4415	1/5
BT07770	4000	2535	0	4815	1/5
BT07771	4300	2735	0	5115	1/5
BT07772	4500	2835	0	5315	1/5

BT07710（载荷1.2T）两级全自由提升门架参数
货号	提升高度h3（mm）	缩回时门架高度h1（mm）	最大自由提升高度h2(mm)	展开时门架高度h4(mm)	倾仰角度α/β（°）
BT07773	2500	1815	1000	3310	1/5
BT07774	2700	1915	1100	3510	1/5
BT07775	3000	2065	1250	3810	1/5
BT07776	3300	2215	1400	4110	1/5
BT07777	3600	2365	1550	4410	1/5
BT07778	4000	2565	1750	4810	1/5
BT07779	4300	2765	1900	5110	1/5
BT07780	4500	2865	2000	5310	1/5

BT07711（载荷1.5T）两级标准式提升门架参数
货号	提升高度h3（mm）	缩回时门架高度h1（mm）	最大自由提升高度h2(mm)	展开时门架高度h4(mm)	倾仰角度α/β（°）
BT07781	2000	1550	0	2800	1/5
BT07782	2300	1700	0	3100	1/5
BT07783	2500	1800	0	3300	1/5
BT07784	2700	1900	0	3500	1/5
BT07785	3000	2050	0	3800	1/5
BT07786	3300	2200	0	4100	1/5
BT07787	3500	2300	0	4300	1/5
BT07788	3700	2400	0	4500	1/5
BT07789	4000	2600	0	4800	1/5

BT07711（载荷1.5T）三级全自由提升门架参数
货号	提升高度h3（mm）	缩回时门架高度h1（mm）	最大自由提升高度h2(mm)	展开时门架高度h4(mm)	倾仰角度α/β（°）
BT07790	3500	1710	905	4305	1/5
BT07791	3700	1810	1005	4505	1/5
BT07792	4000	1910	1105	4805	1/5
BT07793	4300	2010	1205	5105	1/5
BT07794	4500	2060	1255		1/5
BT07795	5000	2210	1405	5805	1/5
BT07796	5300	2310	1505	6105	1/3
BT07797	5500	2410	1605	6305	1/3
BT07798	6000	2610	1805	6805	1/3
