·采用美国柯蒂斯电控系统(交流选萨牌),电控系统成熟可靠,电控安装采用全封闭式结构,保证电控和液压元件免受污染和水溅; ·整车关键部件,从电控、仪表到安全开关,都采用进口的知名品牌,重要部件经过了严格的可靠性试验,保证了整机性能的稳定性; ·宽视野的门架设计,优化了门架结构,使操作者的视野更加开阔,作业效率及安全性得以提高; ·宽敞的操作空间,可调节式的方向盘和座椅,操作者可以选择最佳的驾驶位置; ·各操纵系统合理布局,充分体现人机工程原理,提高舒适性,降低操作者的劳动强度。 ![](./../uploadfile/Image/20150618114606269.jpg)
货 号 |
BT06026 |
BT06027 |
BT06028 |
载重量/额定负荷 |
kg |
4000 |
4500 |
5000 |
载荷中心距 |
mm |
500 |
500 |
500 |
门架倾角(前/后)(α/β) |
deg |
5/10 |
前悬距(X) |
mm |
570 |
570 |
570 |
轴距(Y) |
mm |
1800 |
1800 |
1800 |
动力形式 |
|
萨牌(交流) |
轮胎材质 |
|
充气胎 |
前轮尺寸×2 |
|
250-15 |
后轮尺寸×2 |
|
21×8-9 |
轮距(前/后)(b10/b11) |
mm |
1240/1050 |
门架缩回时高度(h1) |
mm |
2265 |
2265 |
2265 |
起升高度(h3) |
mm |
3000 |
3000 |
3000 |
作业时门架最大高度(h4) |
mm |
4220 |
4220 |
4220 |
护顶架高度(h6) |
mm |
2350 |
2350 |
2350 |
总长度(L2) |
mm |
2863 |
2863 |
2863 |
货叉调节范围 |
mm |
300/1380 |
300/1380 |
300/1380 |
车体宽度 |
mm |
1495 |
1495 |
1495 |
单个货叉尺寸(L×W×T) |
mm |
1070×150×55 |
自由提升高度(h2) |
mm |
150 |
150 |
155 |
最小的离地空隙(m2) |
mm |
154 |
154 |
154 |
转弯半径(Wa) |
mm |
2557 |
2557 |
2557 |

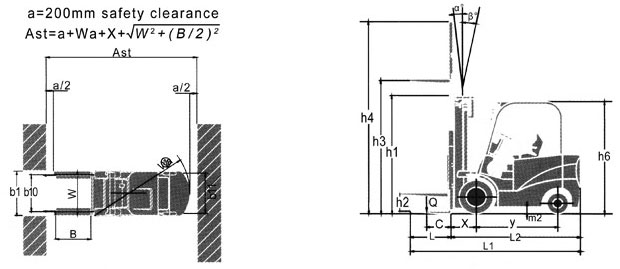

直角堆垛通道宽度(1000×1200横向)(AST) |
mm |
4402 |
4402 |
4402 |
直角堆垛通道宽度(800×1200纵向)(AST) |
mm |
4828 |
4828 |
4828 |
行驶速度,载货/空载 |
km/h |
13.5/14.5 |
13.5/14.5 |
13.5/14.5 |
升降速度,载货/空载 |
mm/s |
300/480 |
290/440 |
280/420 |
最大爬坡能力(满载) |
% |
20 |
20 |
20 |
行车制动 |
|
液压 |
液压 |
液压 |
驱动电机×2 |
KW |
11×2 |
11×2 |
11×2 |
升降电机×2 |
KW |
12×2 |
12×2 |
12×2 |
电池电压,额定容量的K5 |
V/Ah |
80/620 |
80/700 |
80/775 |
整车重量(含电池) |
kg |
6642 |
6912 |
7212 |
控制器的类型 |
|
交流 |
转向类型 |
|
液压转向 |
选配:
•实心轮胎/无痕轮胎 |
•侧移 |
•挡风玻璃 |
•特殊尺寸的货叉 |
•LED报警灯 |
•悬浮座椅 |
•宽挡货架和叉架体 |
•侧移调距叉 |
•特殊颜色 |
•纸卷夹 |
•座椅扶手 |
•卷管器 |
•二节/三节全自由门架 |
•软抱夹 |
•驾驶室 |
•暖风机 |
•空调 |
|
![](/uploadfile/Image/20130105161101523.jpg)
![](/uploadfile/Image/20130105161113929.jpg)
![](/uploadfile/Image/20130105161133920.jpg)
4.0-5.0T 可选配门:
门架 |
货号 |
载重 Kg(门架起升到最高时) |
最大起升高度 |
门架不起升高度 |
4T |
4.5T |
5.0T |
mm |
mm |
二级门架 |
BT06579 |
4000 |
4500 |
5000 |
3300 |
2415 |
BT06580 |
4000 |
4500 |
5000 |
3500 |
2515 |
BT06581 |
4000 |
4500 |
5000 |
3700 |
2615 |
BT06582 |
3880 |
4380 |
4880 |
3750 |
2640 |
BT06583 |
3800 |
4300 |
4800 |
4000 |
2815 |
BT06584 |
3550 |
4050 |
4500 |
4250 |
2940 |
BT06585 |
3300 |
3800 |
4200 |
4500 |
3065 |
BT06586 |
3050 |
3550 |
3900 |
4750 |
3190 |
BT06587 |
2800 |
3200 |
3600 |
5000 |
3315 |
BT06588 |
2250 |
2600 |
2950 |
5500 |
3615 |
BT06589 |
1700 |
2000 |
2400 |
6000 |
3865 |
二级全自由门架 |
BT06590 |
4000 |
4500 |
5000 |
3000 |
2385 |
BT06591 |
4000 |
4500 |
5000 |
3500 |
2635 |
BT06592 |
4000 |
4500 |
5000 |
3750 |
2760 |
BT06593 |
3750 |
4250 |
4750 |
4000 |
2935 |
三级全自由门架 |
BT06600 |
3400 |
3800 |
4200 |
4350 |
2385 |
BT06601 |
3300 |
3700 |
4100 |
4500 |
2436 |
BT06602 |
3100 |
3500 |
3900 |
4700 |
2502 |
BT06603 |
3000 |
3400 |
3800 |
4800 |
2535 |
BT06604 |
2700 |
3100 |
3500 |
5000 |
2635 |
BT06605 |
2100 |
2500 |
2850 |
5400 |
2760 |
BT06606 |
1600 |
2000 |
2300 |
6000 |
3000 | |
