前移式全电动堆高车

您的当前位置：首页 >> 产品中心 >> 前移式全电动堆高车

BT07707

BT07708

BT07709

分享到：

产品描述

细节设计

视频展示

项目案例

·货叉可前倾后仰，货叉前倾功能实现货叉前倾叉取货物或卸下货物，货叉后仰功能保证叉车搬移货物时，货物不掉下来；
·蓄电池侧位装卸，车身侧门和电池盖可打开，电池可以从侧门拿出，方便更换和维护电池；
·交流驱动系统使整车反应更迅速，控制更精确，电瓶使用寿命更长。
·可靠的液压站，低噪音，小振动，密封性能好，空载满载下降速度自动调整，确保起升下降平稳可靠。
·车体选用高强度钢板精密焊接而成，确保整车稳定性，提供二级/三级多种门架起升高度选配。
·以电脑数位模拟出最合理最平稳的低重心，确保在搬运、行走过程中更稳定、可靠

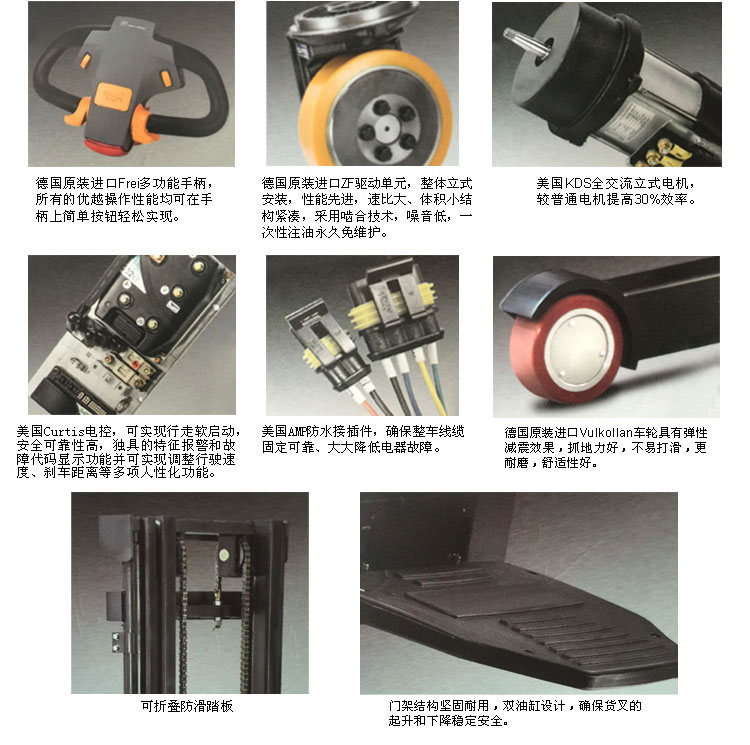

·德国原装进口FREI智能手柄，所有的优越操作性能均可在手柄上，简单按钮轻松实现。
·电磁制动实现了较为有保障的驻车制，能保证车辆在斜坡上同样的安全停车。
·紧急反向行驶功能，使操作者避免受到伤害。

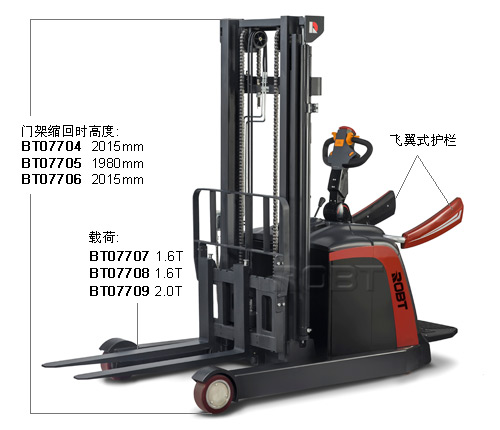

·飞翼式护栏，人性化的护臂结构，使护臂的开闭操作极为容易，并且具有较强的抗击能力，真正起到护臂的作用。
·机械、油缸、电子三重起升限位保护，安全可靠。

货号			BT07707	BT07708	BT07709
特性	动力型式：电动、柴油、汽油、天然气、手动		电动
	驾驶方式：手动、步行、站驾、座驾、拣选		站驾
	额定承载能力(Q)	kg	1600	1600	2000
	载荷中心距(C)	mm	500
	前悬距(X)	mm	110	133	110
	轴距(Y)	mm	1325	1425	1475
重量	自重	kg	2323	2562	2369
	满载时桥荷，驱动侧/承重侧	kg	1598/2325	1680/2520	1569/2800
	空载时桥荷，驱动侧/承重侧	kg	1639/684	1820/780	1652/717
车轮	轮胎：实心橡胶、超弹性体、充气胎、聚氨酯		聚氨酯
	轮胎尺寸：驱动轮		Φ230×75
	轮胎尺寸：承重轮		Φ210×85
	轮胎尺寸：平衡轮		Φ140×60
	车轮数量:驱动轮/承重轮(x=驱动轮)		1×-2/2
	轮距，驱动侧		696
	轮距，承重侧		985
基本尺寸	门架缩回时高度(h1)	mm	2015	1980	2015
	自由提升高度(h2)	mm	0	1220	0
	起升高度(h3)	mm	3000	4500	2500
	门架展开时高度(h4)	mm	3912	5350	3412
	操作手柄在驱动位置时的高度，最小/最大(h6)	mm	1084/1392
	货叉离地高度（最低时）(h5)	mm	40
	车体长度(L1)	mm	2248	2348	2398
	货叉表面至前部距离(L2)	mm	1178	1278	1328
	车体宽度(b1)	mm	1090
	货叉尺寸(s/e/l)	mm	40/100/1070
	货叉外宽(b5)	mm	215-754
	最小离地间隙(m)	mm	55
	直角堆垛通道宽度，托盘1000×1200(1200跨货叉放置)(Ast)	mm	2652/2972	2752/3072	2802/3122
	直角堆垛通道宽度，托盘800×1200(1200沿货叉放置)(Ast)	mm	2682/3002	2782/3102	2832/3152
	最小转弯半径，踏板收起/放下(Wa)	mm	1658/1978	1758/2078	1808/2128
	前移距离	mm	590
性能	行驶速度，满载/空载	km/h	5/6
	提升速度，满载/空载	mm/s	90/120
	下降速度，满载/空载	mm/s	120/85
	最大爬坡能力，满载/空载	%	5/8
	制动方式		电磁制动
电机	驱动电机功率，S2:60min	kw	1.5	1.5	1.8
	提升电机功率，S3:15%	kw	3
	提升电机功率，S3:10%	kw	0.16
	蓄电池类型，DIN43531/35/36 A,B,C,NO		B 3PZS
	蓄电池电压/额定容量(5小时放电率)	V/Ah	24/240	24/240	24/270
	蓄电池重量	kg	240	240	270
其余	驱动控制方式		速度反馈
其余	驾驶员耳边噪音，根据EN12053	dB(A)	≤70

BT07707/BT07708 两级门架参数
货号	提升高度h3（mm）	缩回时门架高度h1（mm）	最大自由提升高度h2(mm)	展开时门架高度h4(mm)	倾仰角度α/β（°）


BT07738	2000	1515	0	2912	1/5
BT07739	2300	1665	0	3212	1/5
BT07740	2500	1765	0	3412	1/5
BT07741	2700	1865	0	3612	1/5
BT07742	3000	2015	0	3912	1/5
BT07743	3300	2165	0	4212	1/5
BT07744	3500	2265	0	4412	1/5
BT07745	3700	2365	0	4612	1/5
BT07746	4000	2565	0	5012	1/5

BT07707/BT07708/BT07709 三级全自由门架参数
货号	提升高度h3（mm）	缩回时门架高度h1（mm）	最大自由提升高度h2(mm)	展开时门架高度h4(mm)	倾仰角度α/β（°）
货号	提升高度h3（mm）	缩回时门架高度h1（mm）	最大自由提升高度h2(mm)	展开时门架高度h4(mm)	倾仰角度α/β（°）
BT07747	3500	1630	870	4350	1/5
BT07748	3700	1730	970	4550	1/5
BT07749	4000	1830	1070	4850	1/5
BT07750	4300	1930	1170	5150	1/5
BT07751	4500	1980	1220	5350	1/5
BT07752	5000	2130	1370	5850	1/5
BT07753	5300	2230	1470	6150	1/5
BT07754	5500	2330	1570	6350	1/5
BT07755	6000	2530	2030	6850	1/5

BT07709 两级门架参数
货号	提升高度h3（mm）	缩回时门架高度h1（mm）	最大自由提升高度h2(mm)	展开时门架高度h4(mm)	倾仰角度α/β（°）
货号	提升高度h3（mm）	缩回时门架高度h1（mm）	最大自由提升高度h2(mm)	展开时门架高度h4(mm)	倾仰角度α/β（°）
BT07756	2000	1515	0	2912	1/5
BT07757	2300	1665	0	3212	1/5
BT07758	2500	1765	0	3412	1/5
BT07759	2700	1865	0	3612	1/5
BT07760	3000	2015	0	3912	1/5
BT07761	3300	2165	0	4212	1/5
BT07762	3500	2265	0	4412	1/5
BT07763	3700	2365	0	4612	1/5
BT07764	4000	2565	0	5012	1/5
