产品介绍: ·堆高车成本,叉车性能; ·适合各种非标托盘的搬运堆垛; ·电转向实现轻便操作。

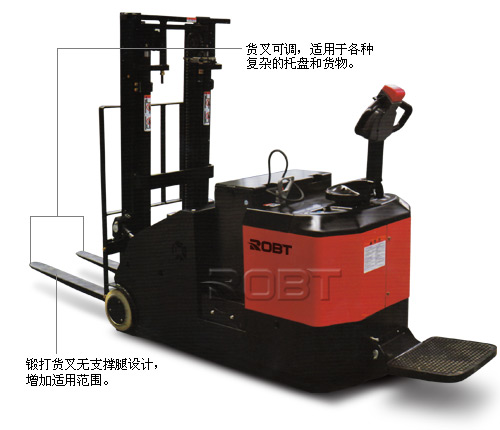

高性能,高可靠: ·交流驱动系,提供强劲动力,控制更精确,运行更平稳,电瓶使用寿命更长; ·最新的交流控制器,具备再生制动、反向制动等功能; ·高强度立式变速箱,超长工作寿命; ·可靠的液压站,低噪音,小振动,密封性能好,空载满载下降速度自动调整,确保起升下降平稳可靠; ·质量可靠的美国AMP防水接插件及电器件,所有电线、电缆均有可靠的保护和固定,大大降低了电器故障; ·超强刚性车身,具备平衡重车辆特性; ·超大倾斜油缸设计,控制器控制倾斜速度,确保门架前后倾平稳可靠; ·挡货架设计与承载轮齐平,确保有效载荷设计; ·车身设计紧凑合理,实现同级别车辆中最小转弯半径; ·锻打货叉无支撑腿设计,增加适用范围。

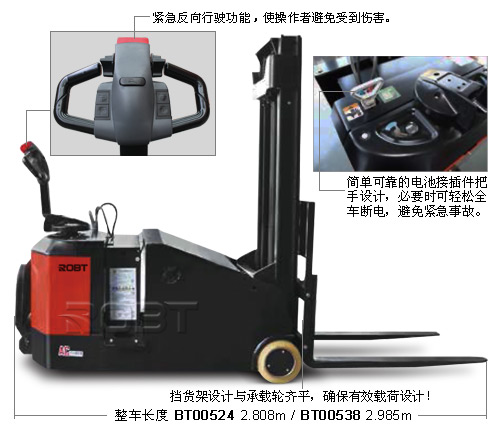

更安全: ·液压系统防爆设计,即使油管爆裂,门架也不会快速下降,提高安全性; ·紧急反向行驶功能,使操作者避免受到伤害; ·简单可靠的电池接插件把手设计,必要时可轻松全车断电,避免紧急事故; ·机械、油缸、电子三重起升限位保护,堆垛更安全; ·货叉起升一定高度后,车辆运行自动切换至慢速模式,更安全; ·防滑制动功能,使车子在失控或者斜坡行驶时,防止其下滑; ·双路监控电子转向,国际一流安全设计(电转向)。 ·超大高强度承载轮设计,确保整车稳定性; ·长手柄或踏板设计防止操作者足部进入操作区,针对性解决平衡重车辆安全操作问题。

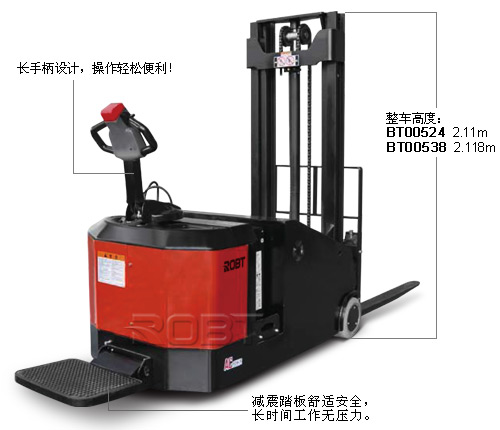

易操作: ·充分考虑人机工程的手柄头设计,各功能按钮方便轻松操作; ·折叠式踏板,具有缓震功能,可消除操作者在行驶过程中路面给予的冲击; ·踏板折叠后,可在较小空间内低速操纵; ·货叉可调,适用于各种复杂的托盘和货物; ·门架前后倾标准配置,降低操作难度;侧拉电池箱设计,轻松更换电池,方便连续作业; ·电子转向,操纵更轻便(电转向)。
易维护: ·AC电机,免于维护; ·配置计时器和电量表,方便提醒操作者适时充电,保护电瓶; ·机体拆装便捷,仅拧下4颗螺钉卸下后盖,即可对主要关键零部件进行检测、维修及更换; ·压配式承载轮,降低维护费用; ·直立式电机的使用,使电机、刹车等的检测、维修直接方便,维修性能大大好于横置式电机; ·控制器自我诊断系统,通过手持单元显示故障代码,解决故障更方便; ·门架与车架装配式连接结构,使门架安装、更换极为方便; ·低电压自动保护,延长电瓶寿命。
货 号 |
BT00524 |
BT00538 |
特征 |
驱动单元 |
|
电动 |
电动 |
操作类型 |
|
电转向 |
电转向 |

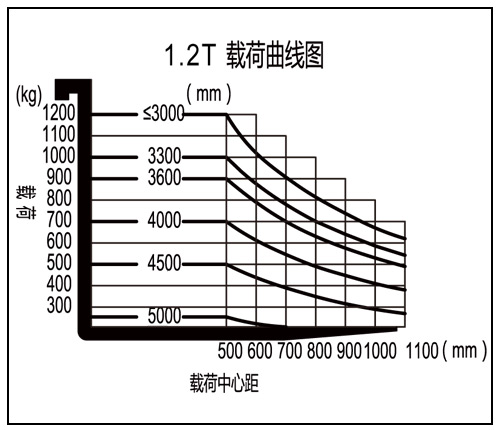

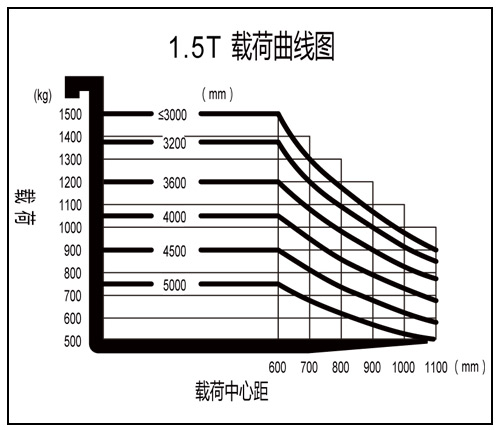

载荷(Q) |
kg |
1200 |
1500 |
载荷中心距(c) |
mm |
500 |
600 |
承载长度(x) |
mm |
208 |
215 |
轴距(y) |
mm |
1244 |
1355 |
重量 |
自重(含电瓶) |
kg |
1860 |
2420 |
轴载,满载驱动端/承载端 |
kg |
375/2685 |
510/3410 |
轴载,空载满载驱动端/承载端 |
kg |
1060/800 |
1430/990 |
轮胎 |
轮胎类型,驱动轮/承载轮 |
|
聚氨酯/聚氨酯 |
聚氨酯/聚氨酯 |
驱动轮尺寸(直径×宽度) |
mm |
Ф230×75 |
Ф260×105 |
承载轮尺寸(直径×宽度) |
mm |
Ф254×102 |
Ф254×102 |
驱动轮,平衡轮/承载轮数量(X=驱动轮) |
mm |
1X,0/2 |
1X,0/2 |
前轮距,驱动端 |
mm |
787 |
787 |

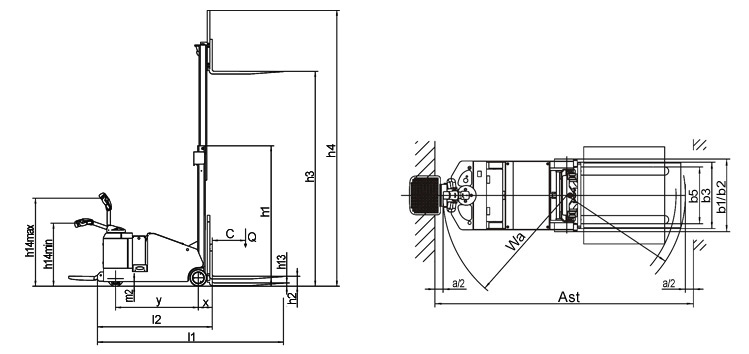

尺寸 |
门架倾角,前倾/后倾(α/β) |
|
1.5°/6° |
1.5°/6° |
门架下降后整车高度(h1) |
mm |
2110 |
2118 |
自由提升高度(h2) |
mm |
150 |
150 |
货叉最大起升高度(h3) |
mm |
3270 |
3200 |
起身最高时的门架高度点(h4) |
mm |
4185 |
4115 |
承载轮护板/支撑腿高度(h8) |
mm |
282 |
282 |
操作位置手柄杆最小/最大高度(h14) |
mm |
1013/1402 |
1013/1402 |
货叉下降后货叉面高度(h13) |
mm |
60 |
60 |
整车长度(l1) |
mm |
2808 |
2985 |
整车宽度(b1) |
mm |
850 |
850 |
车轮宽度(b2) |
mm |
900 |
900 |
货叉尺寸(s/e/l) |
mm |
40/100/1070 |
40/100/1070 |
挡货架外宽(b3) |
mm |
800 |
800 |
货叉外宽(b5) |
mm |
200-760 |
200-760 |
满载门架下端离地间隙(m1) |
mm |
78 |
78 |
轴距中心处离地间隙(m2) |
mm |
70 |
70 |
通道宽度,宽1200×1000长托盘(Ast) |
mm |
3085 |
3270 |
通道宽度,宽800×1200长托盘(Ast) |
mm |
3200 |
3385 |
转弯半径(Wa) |
mm |
1535 |
1715 |
性能 |
行走速度,满载/空载 |
km/ h |
5.5/6.0 |
5.0/ 5.5 |
起升速度,满载/空载 |
m/ s |
0.127/ 0.23 |
0.12/ 0.17 |
下降速度,满载/空载 |
m/ s |
0.26/0.2 |
0.13/0.1 |
爬坡度,满载/空载 |
% |
5.0/ 8.0 |
5.0/ 8.0 |
制动类型 |
|
电磁式 |
电磁式 |
驱动 |
驱动电机功率S2 60min |
kW |
1.5 |
4 |
起升电机功率S3 15% |
kW |
2.2 |
3 |
电瓶电压/电容 |
V/Ah |
24/210 |
24/ 280 |
电瓶重量 |
kg |
190 |
320 |
电瓶允许最大尺寸 |
mm |
810/230/open |
810/330/open |
其他 |
驱动控制类型 |
|
AC |
AC |
转向类型 |
|
电子 |
电子 |
噪音等级 |
|
74 |
74 | |
