站驾式电动堆高车

您的当前位置：首页 >> 产品中心 >> 站驾式电动堆高车

BT07704

BT07705

BT07706

分享到：

产品描述

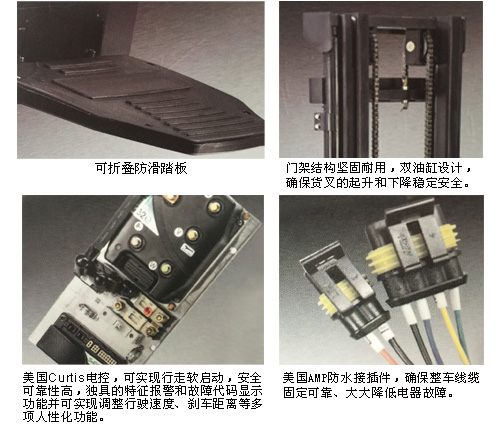

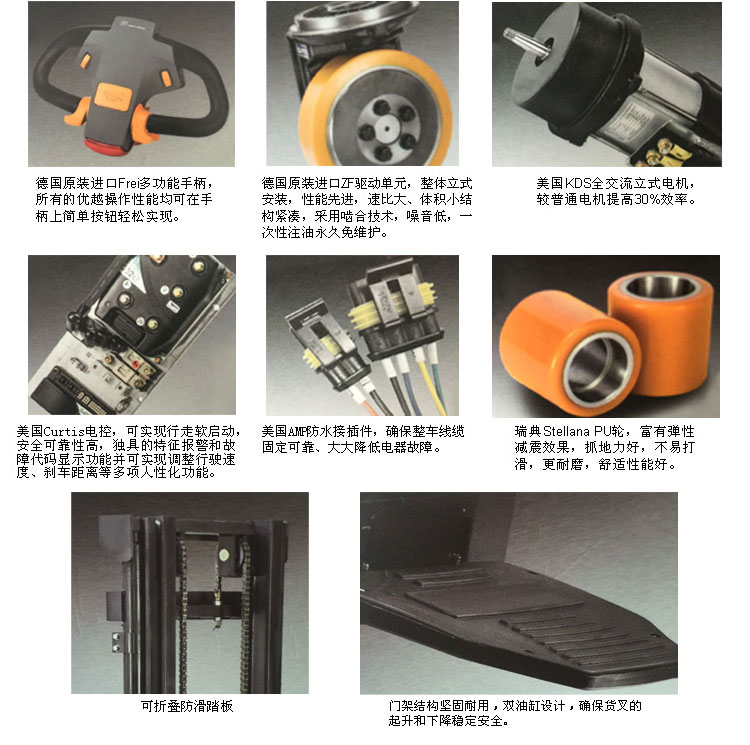

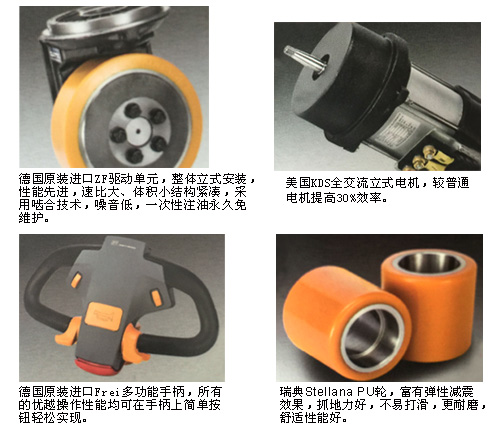

细节设计

视频展示

项目案例

·交流驱动系统使整车反应更迅速，控制更精确，电瓶使用寿命更长。
·最新设计的交流控制器，具有现生制动、反向制动功能。
·可靠的液压站，低噪音，小振动，密封性能好，空载满载下降速度自动调整，确保起升下降平稳可靠。
·车体选用高强度钢板精密焊接而成，确保整车稳定性，提供二级/三级多种门架起升高度选配。
·以电脑数位模拟出最合理最平稳的低重心，确保在搬运、行走过程中更稳定、可靠
·电磁制动实现了较为有保障的驻车制，能保证车辆在斜坡上同样的安全停车。
·紧急反向行驶功能，使操作者避免受到伤害。
·机械、油缸、电子三重起升限位保护，安全可靠。
·液压系统防爆设计，提高安全性。

货号			BT07704	BT07705	BT07706
特性	动力型式：电动、柴油、汽油、天然气、手动		电动
	驾驶方式：手动、步行、站驾、座驾、拣选		站驾
	额定承载能(Q)	kg	1600	1600	2000

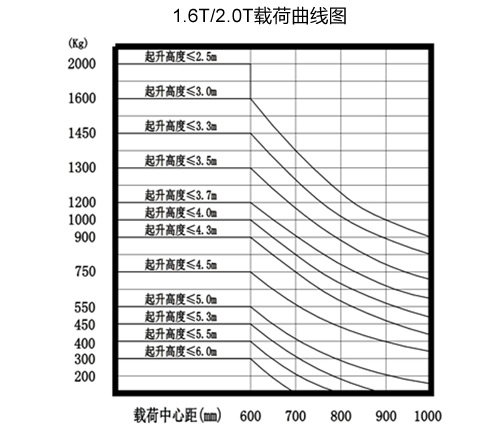

	载荷中心距(C)	mm	600
	轴距(Y)	mm	1293	1327	1293
	前悬距(x)	mm/s	647.5
重量	自重(含蓄电池)	kg	1390	1600	1410
	满载时桥荷，驱动侧/承重侧	kg		1126/2074	1228/2182
	空载时桥荷，驱动侧/承重侧	kg	973/417	1114/486	995/415
车轮	轮胎：实心橡胶、超弹性体、充气胎、聚氨酯		聚氨酯
	轮胎尺寸：驱动轮		Φ230×75
	轮胎尺寸：承重轮		Φ80×80
	轮胎尺寸：平衡轮		Φ115×55
	车轮数量:驱动轮/承重轮(×=驱动轮)		1×-2/4
	轮距，驱动侧		690
	轮距，承重侧		500/390	500	500/390

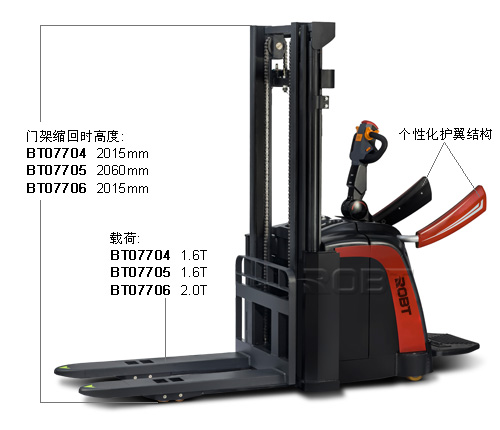

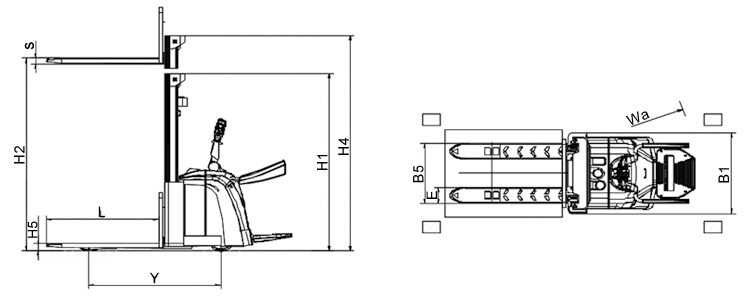

基本尺寸	门架缩回时高度(h1)	mm	2015	2060	2015
	自由提升高度(h2)	mm	0	1480	0
	起升高度(h3)	mm	3000	4500	2500
	门架展开时高度(h4)	mm	3580	5600	3080
	操作手柄在驱动位置时的高度，最小/最大(h6)	mm	1127/1489	1072/1378	1127/1489
	货叉离地高度（最低时）(h5)	mm	85	85	85
	车体长度(L1)	mm	2169	2200	2169
	货叉表面至前部距离(L2)	mm	1019	1050	1019
	车体宽度(b1)	mm	963
	货叉尺寸(s/e/l)	mm	55/180/1150
	货叉外宽(b5)	mm	570/680
	最小离地间隙(m)	mm	31.5
	直角堆垛通道宽度，托盘1000×1200(1200跨货叉放置)(Ast)	mm	2566/2909	2596/2939	2566/2909
	直角堆垛通道宽度，托盘800×1200(1200沿货叉放置)(Ast)	mm	2552/2895	2582/2925	2552/2895
	最小转弯半径，踏板收起/放下(Wa)	mm	1670/2013	1730/2073	1670/2013
性能	行驶速度，满载/空载	km/h	5/5	5/5	5/5
	提升速度，满载/空载	mm/s	90/120	100/120	90/120
	下降速度，满载/空载	mm/s	120/110	130/120	120/110
	最大爬坡能力，满载/空载	%	5/8	5/8	5/8
	制动方式		电磁制动
电机	驱动电机功率，S2:60min	kw	1.5
	提升电机功率，S3:15%	kw	3
	提升电机功率，S3:10%	kw	0.16
	蓄电池类型，DIN43531/35/36 A,B,C,NO		B 3PZS
	蓄电池电压/额定容量(5小时放电率)	V/Ah	24/240	24/240	24/270
	蓄电池重量	kg	240	240	260
其余	驱动控制方式		速度反馈
	驾驶员耳边噪音，根据EN12053	dB(A)	≤70

BT07704/BT07705三级全自由门架参数
货号	提升高度h3（mm）	缩回时门架高度h1（mm）	最大自由提升高度h2(mm)	展开时门架高度h4(mm)	倾仰角度α/β（°）


BT07720	3500	1710	1130	4100	/
BT07721	3700	1810	1230	4300	/
BT07722	4000	1910	1330	4600	/
BT07723	4300	2010	1430	4900	/
BT07724	4500	2060	1480	5100	/
BT07725	5000	2210	1630	5600	/
BT07726	5300	2310	1730	5900	/
BT07727	5500	2410	1830	6100	/
BT07728	6000	2610	2030	6600	/

BT07704/BT07705/BT07705两级门架参数
货号	提升高度h3（mm）	缩回时门架高度h1（mm）	最大自由提升高度h2(mm)	展开时门架高度h4(mm)	倾仰角度α/β（°）
货号	提升高度h3（mm）	缩回时门架高度h1（mm）	最大自由提升高度h2(mm)	展开时门架高度h4(mm)	倾仰角度α/β（°）
BT07729	2000	1515	0	2580	/
BT07730	2300	1665	0	2880	/
BT07731	2500	1765	0	3080	/
BT07732	2700	1865	0	3280	/
BT07733	3000	2015	0	3580	/
BT07734	3300	2165	0	3880	/
BT07735	3500	2265	0	4080	/
BT07736	3700	2365	0	4280	/
BT07737	4000	2565	0	4630	/
