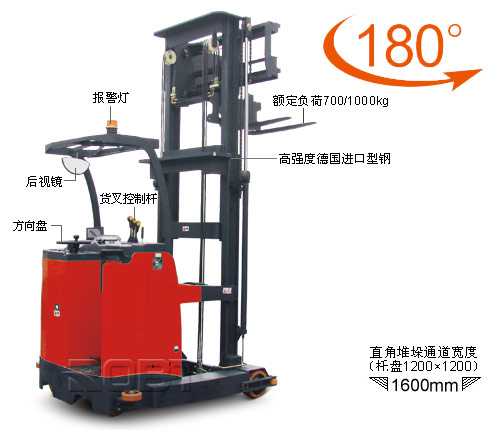

站驾式三向电动叉车(货叉转向180°)

您的当前位置：首页 >> 产品中心 >> 站驾式三向电动叉车(货叉转向180°)

BT06630

BT06631

分享到：

产品描述

细节设计

视频展示

项目案例

·优越的交流48V系统，低电流高效率，使得整车效率大大提高；
·灵活的旋转侧移装置使得作业得心应手，在寸土如金的时代，为客户大大节省可利用空间。

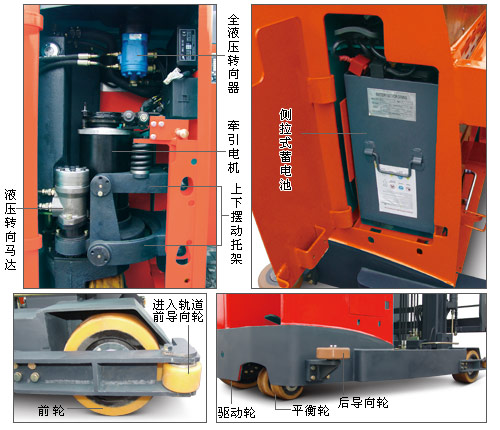

·采用ZAPI 新型全交流控制器、德国进口ZF变速箱，高效率，低噪音。
·是一款多功能、高适应性车型，完全满足窄巷道，宽巷道及平台的使用要求。
·货叉的上升、下降、左移、右移、左旋、右旋等功能都在手动模式下完成。
·在自动模式下，通过人机界面能实现货物存取准备、高度定层等操作，在满足纵向定位的条件下，还可实现自动存取货。

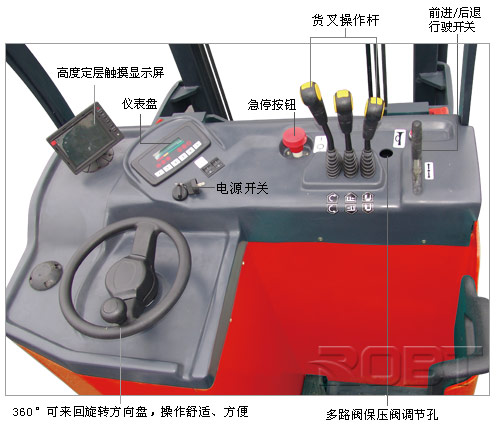

·人机界面在本机上不仅作为一种输入设备，而且还能实时显示转向轮、货叉的方位及货叉的横向位置及高度、货物的重量等数据。
·配备了独立的视频显示系统，无论货叉处于何种高度，操作人员都能够近距离的观察货物的种类、形状及位置。
·高强度德国进口型钢；全车进口聚氨脂轮

货号			BT06630	BT06631
规格	类型		三向堆垛	三向堆垛
	动力源		蓄电池	蓄电池
	操作方式		站驾	站驾

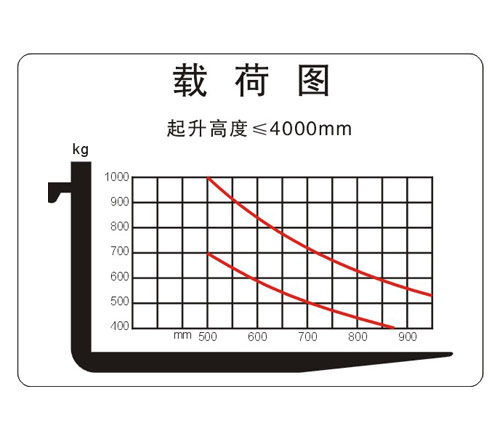

	额定起重量(Q)	kg	700	1000
	载荷中心距(C)	mm	500	500
	前轮中心至旋转中心距离(X)	mm	817.5	817.5
	轴距(Y)	mm	1350	1500
	前悬距	mm	977
	整车自重(含电池)	kg	2600	3470
轮系	轮胎材料		聚氨酯	聚氨酯
	轮胎尺寸	mm	￠250	￠250
	轮胎尺寸(驱动)	mm	￠381	￠381
	轮胎数量(前轮/后轮)(x=驱动轮)		2/1X	2/1X
	轮距(前)	mm	1210
基本尺寸	起升高度(h3)	mm	3000	3000
	门架净高(h1)	mm	2294
	作业时门架最大高度(h4)	mm	3790
	护顶架高度(h6)	mm	2212
	整车长度(旋转头归位)(l1)	mm	2800	2950
	整车宽度(b1/b2)	mm	1493	1493
	整车至货叉前表面长度(l2)	mm	2561	2741
	货叉规格(s×e×l)	mm	920×100×35
	货叉标准		2A	2A
	叉架板宽度(b3)	mm	800	800
	货叉调节范围(最小/最大)(b5)	mm	200-760
	满载门架离地间隙	mm	87	87
	车身最小离地间隙(m2)	mm	87
	直角堆垛通道宽度,托盘1200×1000(Ast3)	mm	3350	3500
	托盘宽度(b12)	mm	1200
	托盘长度(l6)	mm	1000
	工作通道宽度	mm	1500
	最小转弯半径(Wa)	mm	1615	1775
	驾驶操作净高(h7)	mm	1810	1810
工作特性	行驶速度(满载/空载)	km/h	8.0/8.5
	起升速度(满载/空载)	mm/s	320/350
	行车制动		液压制动	液压制动
	驻车制动		电磁制动	电磁制动
	旋转时间	s	8	8
	旋转角度	°	180	180
	侧移时间	s	8	8
电气驱动	驱动电机额定功率	kw	2.5	2.5
	起升电机额定功率	kw	9.2	9.2
	蓄电池电压，容量	V/Ah	48/210	48/310
	蓄电池重量	kg	400	520
其它	控制器类型		交流	交流
	噪音标准	dB(A)	73	73
	转向类型		液压转向	液压转向
